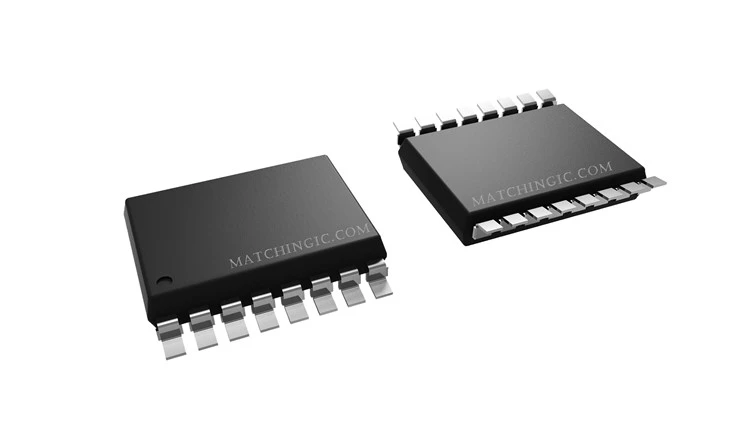

ADUM142E1BRWZ-RL

ADUM142E1BRWZ-RL je na voljo v varni visoki ali nizki možnosti, v ohišju SOIC z 16-zatičem, ki je skladen z RoHS, in je primeren za avtomobilske aplikacije. Zaradi teh funkcij je vsestranska in zanesljiva rešitev za različne potrebe po izolaciji v elektronskih sistemih.

Pošlji povpraševanje

Opis

Tehnične parametre

ADUM142E1BRWZ-RL je digitalna izolacijska naprava, ki se odlikuje po ključnih parametrih. Ponuja odlično visoko prehodno odpornost na običajni način pri 100 kV/µs, robustno odpornost na sevane in prevodne motnje ter nizko zakasnitev širjenja (največ 13 ns pri delovanju 5 V, 15 ns največ pri delovanju 1,8 V). Njegova največja zajamčena hitrost prenosa podatkov 150 Mbps je idealna za hitre prenose podatkov. Je nazaj združljiv s prejšnjimi modeli, ima nizko dinamično porabo energije, podpira pretvorbo ravni od 1,8 V do 5 V in lahko deluje pri temperaturah do 125 stopinj.

product-1268-913

Podobni izdelki:

Proizvajalec Part	ADUM142E1BRQZ	ADUM142E1BRQZ-RL7	ADUM142E1BRWZ	ADUM142E1BRWZ-RL	ADUM142E1BRZ	ADUM142E1BRZ-RL7
Opis	Digitalni izolator	Digitalni izolator	Digitalni izolator	Digitalni izolator	Digitalni izolator	Digitalni izolator
Zaloga	30000	30000	30000	30000	30000	30000
Stanje izdelka	Aktiven	Aktiven	Aktiven	Aktiven	Aktiven	Aktiven
tehnologija	Kapacitivna sklopka	Kapacitivna sklopka	Kapacitivna sklopka	Kapacitivna sklopka	Kapacitivna sklopka	Kapacitivna sklopka
Vrsta	Glavni namen	Glavni namen	Glavni namen	Glavni namen	Glavni namen	Glavni namen
Napetostna izolacija	3 kVrms	3 kVrms	3,75 kVrms	3,75 kVrms	3 kVrms	3 kVrms
Hitrost prenosa podatkov	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps
Izolirano napajanje	št	št	št	št	št	št
Število kanalov	4	4	4	4	4	4
Vhodi - stran 1/stran 2	2/2	2/2	2/2	2/2	2/2	2/2
Vrsta kanala	Enosmerno	Enosmerno	Enosmerno	Enosmerno	Enosmerno	Enosmerno
Prehodna odpornost na običajni način (min.)	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs	75kV/µs
Propagacijska zakasnitev tpLH & tpHL (maks.)	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns
Popačenje širine impulza (maks.)	3ns	3ns	3ns	3ns	3ns	3ns
Čas vzpona/padca (običajno)	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns
Napetost - Napajanje	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V
delovna temperatura	-40 stopinj ~ 125 stopinj	-40 stopinj ~ 125 stopinj	-40 stopinj ~ 125 stopinj	-40 stopinj ~ 125 stopinj	-40 stopinj ~ 125 stopinj	-40 stopinj ~ 125 stopinj
Paket/kovček	QSOP16	QSOP16	WSOP16	WSOP16	SOP16	SOP16
Paket	Trakovi in koluti (TR)	Trakovi in koluti (TR)	Trakovi in koluti (TR)	Trakovi in koluti (TR)	Trakovi in koluti (TR)	Trakovi in koluti (TR)

PRIJAVE:

· Splošna večkanalna izolacija

· Izolacija serijskega perifernega vmesnika (SPI)/pretvornika podatkov

· Izolacija industrijskega vodila

SPLOŠEN OPIS:

ADuM140D/ADuM140E/ADuM141D/ADuM141E/ ADuM142D/ADuM142E1 so štirikanalni digitalni izolatorji, ki temeljijo na tehnologiji iCoupler® podjetja Analog Devices, Inc. Te izolacijske komponente, ki združujejo visokohitrostni komplementarni kovinsko-oksidni polprevodnik (CMOS) in transformatorsko tehnologijo z monolitnim zračnim jedrom, zagotavljajo izjemne karakteristike delovanja, ki so boljše od alternativ, kot so naprave z optičnimi spojniki in drugi integrirani spojniki. Največja zakasnitev širjenja je 13 ns s popačenjem širine impulza manj kot 3 ns pri delovanju 5 V. Ujemanje kanalov je tesno pri največ 3,0 ns.

Podatkovni kanali ADuM140D/ADuM140E/ADuM141D/ADuM141E/ ADuM142D/ADuM142E so neodvisni in so na voljo v različnih konfiguracijah z nazivno vzdržljivo napetostjo 3,0 kV rms ali 3,75 kV rms (glejte Vodnik za naročanje). Naprave delujejo z napajalno napetostjo na obeh straneh v razponu od 1,8 V do 5 V, kar zagotavlja združljivost s sistemi z nižjo napetostjo ter omogoča funkcijo prevajanja napetosti prek izolacijske pregrade.

Za razliko od drugih optičnih sklopnikov je pravilnost enosmernega toka zagotovljena v odsotnosti vhodnih logičnih prehodov. Na voljo sta dve različni varni možnosti, s katerima izhodi preidejo v vnaprej določeno stanje, ko vhodno napajanje ni uporabljeno ali so vhodi onemogočeni. ADuM140E1/ADuM141E1/ADuM142E1 so pin-kompatibilni z ADuM1400/ADuM1401/ADuM1402.

Priljubljena oznake: adum142e1brwz-rl, Kitajska adum142e1brwz-rl proizvajalci, dobavitelji
